CORTADORES DE BOBINAS

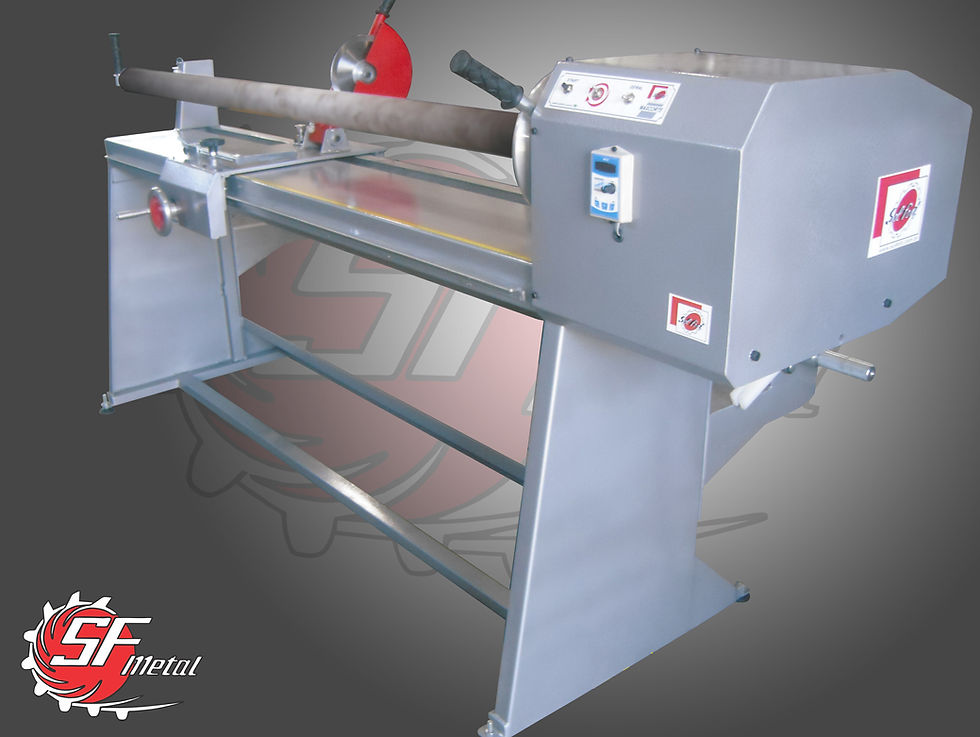

MAXCORTE
Equipamento desenvolvido para o corte em bobinas de:
Vinil, lona, filme stretch, fitas adesivas em geral, papel, tubetes de papelão, etc., proporcionando rapidez e facilidade no manuseio de materiais.
Este equipamento consiste em:

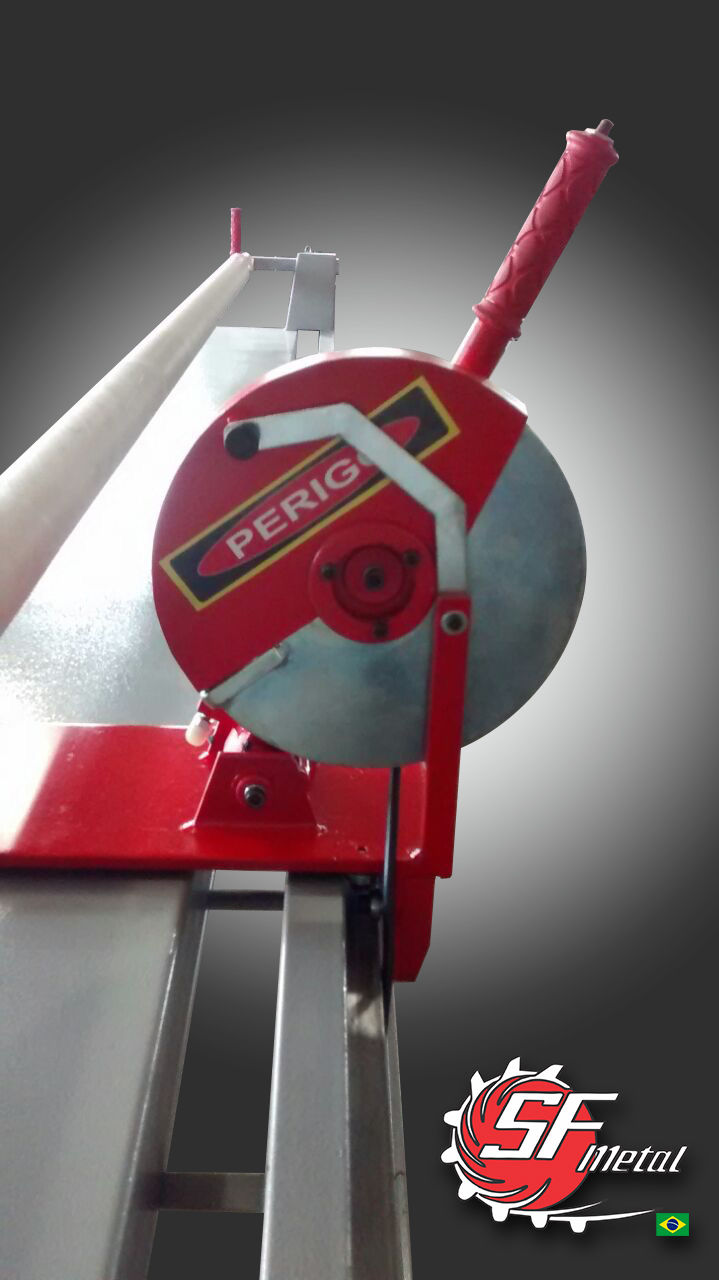

Carro longitudinal rolamentado e braço de articulação da faca com botão de acionamento/segurança; Fixação do carro através de freio por manípulo, promovendo rapidez de posicionamento para corte; Chapa de apoio da bobina, evitando que a carga esteja aplicada apenas no eixo principal; Gabinete de proteção do acionamento; Motor dimensionado para cortes pesados; Chave de acionamento na alavanca de corte; Chave de inversão de rotação no painel; Botão variador de velocidade no painel através de inversor de frequência; Faca em aço temperado a frio Ø 200 mm; Estrutura em aço reforçado, acabamento em pintura cinza martelado / vermelho e componentes zincados; Eixo principal revestido em PVC diâmetro de 75 mm;
Tensão 220V/ 60Hz.
Opcionais:
Rebobinador: Eixo rebobinador em aço SAE 1045 zincado com cones em alumínio tratado; Freio tencionador de rebobinamento; Contador de 4 dígitos, unidade em metros. Este equipamento é ideal para revendas e no controle de estoque e balanços, medição e rebobinamento.
Dispositivo para corte programado: Eixo com batentes (quantidade opcional) mecânicos podendo ser regulados conforme necessidades de corte, ideal para grandes produções.
Gotejador: Dispositivo acoplado na proteção da faca consistindo em um reservatório para refrigerante , uma torneira para regulagem do gotejamento, ideal para cortes com grande atrito.
Faca com Ø 250 e 280 mm.
Dispositivo para troca de eixo: Consiste em árvore de acionamento com acoplamento para eixos variados.
Formatos padrão:
Diâmetro Max= 250 mm
Comprimentos disponíveis= 1,25 m, 1,60 m, 2,20 m e 3,20 m
ou de acordo com a necessidade do cliente.
Vídeos do equipamento
MAXCORTE FA
Equipamento desenvolvido para o corte em bobinas de:
Tecido, Entretelas, Courino, Vinil, Lona, Adesivo, etc., proporcionando rapidez e facilidade no manuseio de materiais.
Este equipamento consiste em:
Carro longitudinal rolamentado e braço de articulação da faca com botão de acionamento/segurança, botão de acionamento motor; Faca acionada; Fixação do carro através de freio por manípulo, promovendo rapidez de posicionamento para corte; Chapa de apoio da bobina, evitando que a carga esteja aplicada apenas no eixo principal; Gabinete de proteção do acionamento; Motor dimensionado para cortes pesados; Chave de acionamento na alavanca de corte; Chave de inversão de rotação do eixo; Botão variador de velocidade do eixo no painel através de inversor de frequência; Faca em aço temperado a frio Ø 200 mm; Estrutura em aço reforçado, acabamento em pintura cinza martelado / vermelho e componentes zincados; Eixo principal revestido em PVC diâmetro de 75 mm;
Tensão 220V/ 60Hz.
Opcionais:
Rebobinador: Eixo rebobinador em aço SAE 1045 zincado com cones em alumínio tratado; Freio tencionador de rebobinamento; Contador de 4 dígitos, unidade em metros. Este equipamento é ideal para revendas e no controle de estoque e balanços, medição e rebobinamento.
Dispositivo para corte programado: Eixo com batentes (quantidade opcional) mecânicos podendo ser regulados conforme necessidades de corte, ideal para grandes produções.
Gotejador: Dispositivo acoplado na proteção da faca consistindo em um reservatório para refrigerante , uma torneira para regulagem do gotejamento, ideal para cortes com grande atrito.
Faca com Ø 250 e 280 mm.
Dispositivo para troca de eixo: Consiste em árvore de acionamento com acoplamento para eixos variados.
Formatos padrão:
Diâmetro Max= 250 mm
Comprimentos disponíveis= 1,25 m, 1,60 m, 2,20 m e 3,20 m
ou de acordo com a necessidade do cliente.
Detalhes do painel de acionamento eixo e faca
Volante de deslocamento do cabeçote
MULTICORTE
Este equipamento foi desenvolvido para corte de materiais em bobina, tais como: Vinil, Lona, Tecidos, Pisos emborrachados, Manta asfáltica e etc. Quando utilizada com serra dentada, ideal para corte de Manta de Fibra de vidro em bobinas.
Este equipamento consiste em:
Cabeçote de corte acionado, com serra de metal duro ou lâmina de corte lisa em aço temperado*; Deslocamento e acionamento para corte manual; Dois rolos de apoio da bobina, emborrachados e rotativos, sendo um rolo acionado por motor, com variador de velocidade e sentido de giro; Grade de proteção do operador com dispositivo de segurança; Proteção articulada da serra; Volante de regulagem para abertura dos rolos de apoio; Batente de posicionamento da bobina para corte; Estrutura em aço tubular monobloco com acabamento em pintura cinza martelado / vermelho e componentes zincados; Tensão 220V / 60Hz.
Opcionais:
*Oferecemos serras ou lâminas especiais de acordo com a necessidade do cliente.
Formatos padrões:
Diâmetro Max.= 300 a 400 mm
Comprimentos disponíveis= 1,60 m e 2,20 m.
ou de acordo com a necessidade do cliente.
Equipada com Disco de Corte Liso
Equipada com Disco de Corte Liso
Painel de controle
proteção de operação
MAXPLUS
Equipamento desenvolvido para o corte em bobinas de:
Tecidos, corino, TNT, entretelas etc., proporcionando rapidez e facilidade no manuseio de materiais.
Este equipamento consiste em: Carro longitudinal rolamentado com deslocamento através de cremalheira e volante; Carro de avanço da faca com guias rolamentadas e avanço por rosca e volante ; Fixação do carro através de freio por manípulo, promovendo rapidez de posicionamento para corte; Chapa de apoio da bobina, evitando que a carga esteja aplicada apenas no eixo principal; Gabinete de proteção do acionamento; Motor dimensionado para cortes pesados; Chave de acionamento e segurança no painel do carro de corte; Chave de inversão de rotação no painel principal; Botão variador de velocidade no painel principal através de inversor de frequência; Faca em aço temperado a frio Ø 300 mm a 450mm; Estrutura monobloco em aço reforçado, acabamento em pintura cinza martelado e vermelho/ componentes zincados; Eixo principal revestido em PVC diâmetro de 75 mm;(Pode ser fornecida com eixo de 50mm ou com troca de eixo.).
Tensão 220V/ 60Hz.
Opcionais:
Rebobinador: Eixo rebobinador em aço SAE 1045 zincado com cones em alumínio tratado; Freio tencionador de rebobinamento; Contador de 4 dígitos, unidade em metros. Este equipamento é ideal para revendas e ou controle de estoque e balanços, medição e rebobinamento.
Dispositivo para corte programado: Eixo com batentes (quantidade opcional) mecânicos podendo ser regulados conforme necessidades de corte, ideal para grandes produções. (comprimento de corte máximo de 1600mm)
Gotejador: Dispositivo acoplado na proteção da faca consistindo em um reservatório para refrigerante , uma torneira para regulagem do gotejamento, ideal para cortes com grande atrito.
Afiador: consiste em conjunto motor e rebolo acoplado à proteção da faca, mais rebarbador
Faca com Ø 300 e 450 mm.
Dispositivo para troca de eixo: Consiste em árvore de acionamento com acoplamento para eixos variados.
Formatos padrão:
Diâmetro Max= 450 mm
Comprimentos disponíveis= 1,25 m, 1,60 m, 2,20 m e 3,20 m
ou de acordo com a necessidade do cliente.
MAXLONA
Equipamento desenvolvido para corte de materiais diversos em bobina*.
Este equipamento consiste em:
Cabeçote acionado com serra circular de diâmetro de 500 mm; Motor monofásico; Botão de acionamento e segurança na alavanca de corte; Sistema de fixação do tubo através de volante;
Estrutura em aço tubular monobloco com acabamento em pintura cinza epóxi / vermelho e componentes zincados; Tensão 110 / 220V / 60Hz.
Opcionais:
Oferecemos serra ou lâminas especiais de acordo com a necessidade do cliente.
Formato padrão:
Diâmetro Max.= 250 mm
Comprimento Max.= 3,20 m
*Ideal para corte de materiais com o Tubete danificado / amassado.
TEXCORTE
Equipamento desenvolvido para o corte em bobinas de:
Tecidos, corinho, TNT, entretelas etc., proporcionando rapidez e facilidade no manuseio de materiais.
equipamento consiste em: Cabeçote de corte com faca acionada; Avanço do carro de corte por volante e cremalheira. Com diâmetro Max. 300 mm; Comprimento máximo de corte 1600 mm; Podendo variar medidas de corte conforme necessidade através de régua milimetrada; Controle de velocidade da faca e da bobina no painel com 2 inversores de frequência; Avanço da faca através de rosca e volante; Lâmina de corte de 320 mm; Afiador da faca; Freio de posição do corte; Eixo principal de 28mm em aço; Estrutura em aço tubular monobloco; Acabamento em Pintura EPOXI e componentes zincados; Alimentação Monofásica 220V/60Hz.
Opcionais:
Rebobinador: Eixo rebobinador em aço SAE 1045 zincado com cones em alumínio tratado; Freio tencionador de rebobinamento; Contador de 4 dígitos, unidade em metros. Este equipamento é ideal para revendas e ou controle de estoque e balanços, medição e rebobinamento.
Dispositivo para corte programado: Eixo com batentes (quantidade opcional) mecânicos podendo ser regulados conforme necessidades de corte, ideal para grandes produções. (comprimento de corte máximo de 1600mm)
Gotejador: Dispositivo acoplado na proteção da faca consistindo em um reservatório para refrigerante , uma torneira para regulagem do gotejamento, ideal para cortes com grande atrito.
Comprimentos disponíveis= 1,25 m, 1,60 m,
ou de acordo com a necessidade do cliente.
TUBOMAX
TUBOMAX 1600mm Máquina de corte para tubetes: Este equipamento consiste em Cabeçote de corte com faca livre e avanço manual através de alavanca; batente limitador escamoteavel para comprimento de corte; Controle de velocidade e sentido de giro dos eixos de apoio no painel com inversor de frequência; Diâmetro Max. 150mm; Comprimento de corte max. 1600mm; Lâmina de corte de 100mm; 2 Eixos de apoio acionados emborrachados; Eixo de encosto com castanha para o corte em nylon; Estrutura em aço tubular monobloco; Acabamento em Pintura cinza martelado e componentes zincados; Alimentação Monofásica 220V/60Hz.
